442GA33

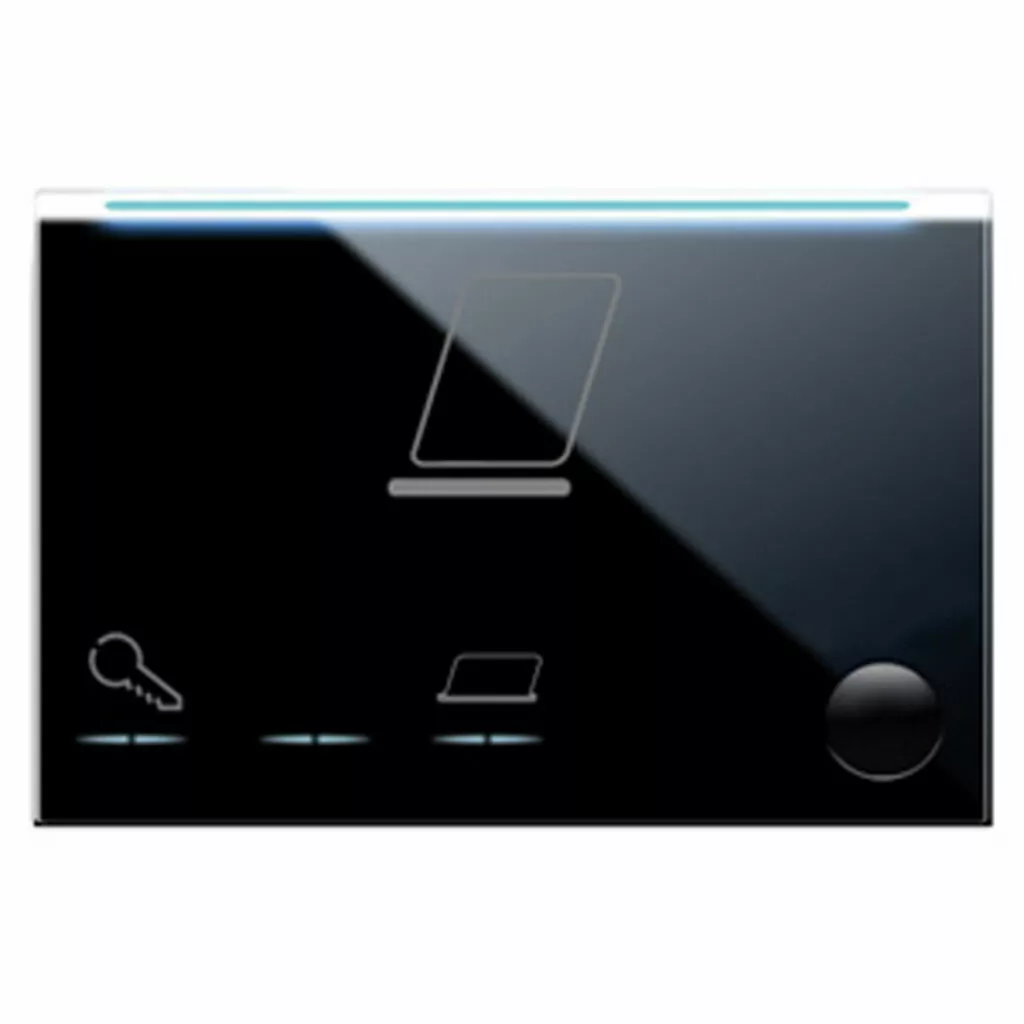

Fornitura di dispositivo lettore interno non intelligente tipo AVE 442GA33-M consente l’attivazione dei carichi e dei servizi di stanza solamente in presenza di una carta all’interno della tasca porta badge. Esso è in grado di gestire autonomamente le proprie uscite ed i propri ingressi in modo da poter funzionare anche in modalità Stand-Alone. Non è in grado di comunicare con altri dispositivi della serie alberghiera in quanto non dispone di linea di comunicazione. Esso è dotato di un uscita a relè (sempre a contatto pulito) in scambio e di un uscita di tipo open-collector. Sulla morsettiera vengono portati entrambi i capi del contatto del relè (sia N.A. che N.C.) ed il comune. Sulla stessa morsettiera vengono inoltre riportati i contatti del pulsante frontale. 3 moduli S44.  Colore Nero RAL9017.

Caratteristiche tecniche:
Meccanica:
Contenitore: 3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
Sporgenza max: 9 mm (da filo placca)
Illuminazione zona attiva: mediante LED blu ad alta efficienza
Grado di protezione: IP30
Morsettiere: 2 + 10 poli 12A - 250V
Regolazione ritardo: Mediante trimmer da 10” ad oltre 2’
Compatibile con tutti gli elementi del Sistema 44
Connessioni:
Morsetto - Nero Negativo Alimentazione
Morsetto + Nero Positivo Alimentazione
Morsetto 1 Verde POLO_A Pulsante frontale
Morsetto 2 Verde POLO_B Pulsante frontale
Morsetto 3 Verde OUT (Positivo) Open-Collector (solo per carichi DC)
Morsetto 4 Verde Negativo (Riferimento di massa)
Morsetto 5 Verde OUT_NC (Contatto normalmente chiuso)
Morsetto 6 Verde OUT_COM (Comune uscita a relè)
Morsetto 7 Verde OUT_COM (Comune uscita a relè)
Morsetto 8 Verde OUT_NA (Contatto normalmente aperto)
