53ABAN02

Prezzo: 237,99

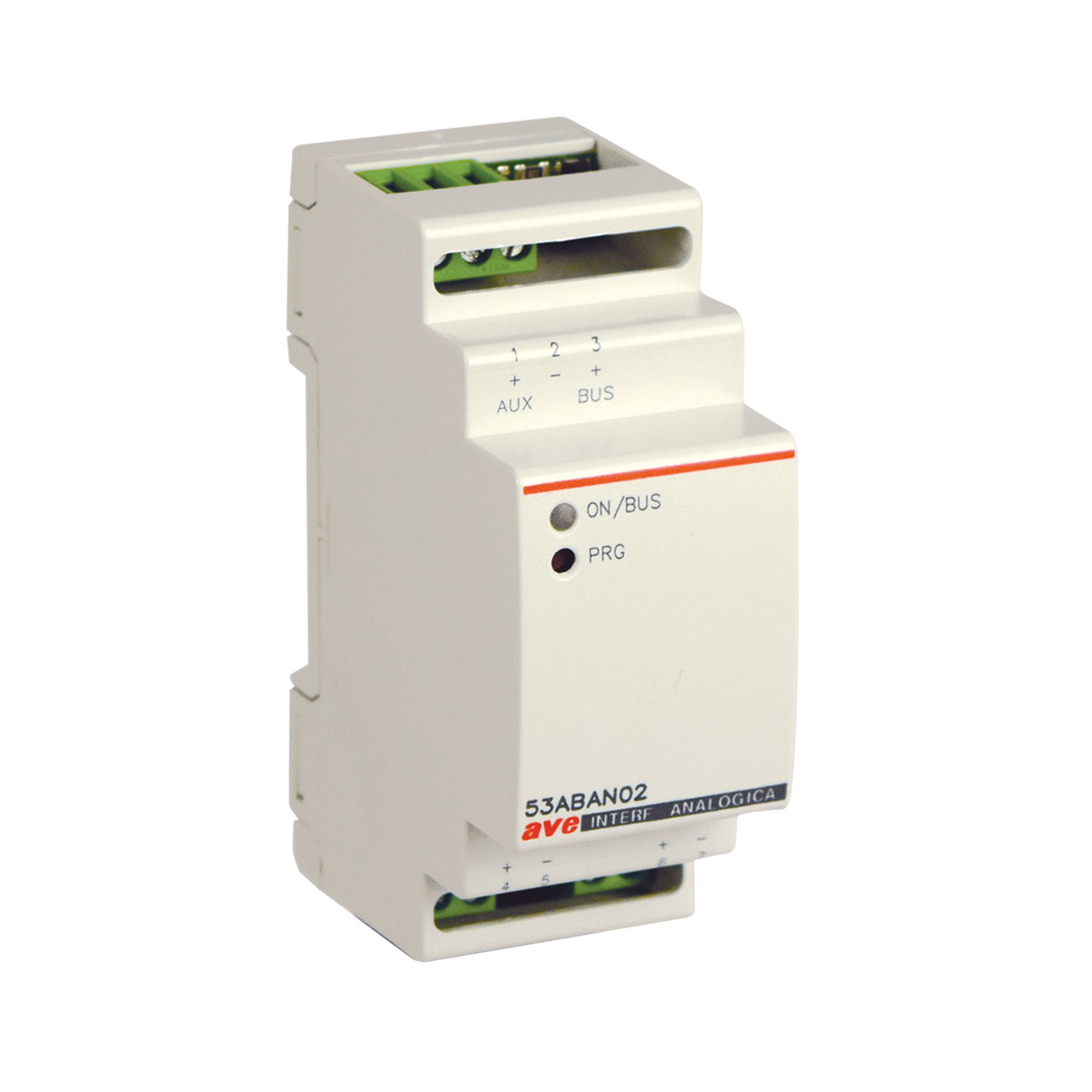

Interfaccia con 2 ingressi analogici - AVEbus - 2 Mod. DIN
Interfaccia con due ingressi analogici (0-10V e 4-20mA) per sonde e sensori. I due ingressi leggono segnali analogici in tensione (es. 0-10V), in corrente (es. 4-20mA) e possono essere configurati anche come ingressi digitali (misure di frequenza 0-2kHz) o come ingressi di rilevazione temperatura mediante NTC o termocoppia Pt100. Il dispositivo è sviluppato per funzionare a logica distribuita, può essere infatti configurato per gestire dei comandi AVEbus autonomamente in funzione del valore rilevato in ingresso, messo a confronto con cinque soglie programmabili (L0, L, M, H e H0). Inoltre il dispositivo può essere supervisionato da un supervisore DOMINA smart IoT, dal quale oltre che visualizzare lo stato degli ingressi analogici e anche possibile impostare il valore delle soglie che ne parametrizzano il funzionamento autonomo - 2 moduli DIN
Caratteristiche Commerciali
Dati ETIM
Manuali e download
Voci di capitolato
Richiedi info
Caratteristiche Commerciali

Dati Commerciali

Codice EAN13: 8008379090754
Imballo standard: 1,00
Imballo minimo: 1,00
Codice EAN13 imb.min.: 8008379090754
Lunghezza imb. min.: 91,00
Larghezza imb. min.: 37,00
Altezza imb. min.: 75,00
Volume imb. min.: 0,25
Peso imb. min.: 91,80
Quantità min. ordine: 1,00
Riferimento Metel: INTERFACCIA AVEBUS 2 ING. ANALOGICI
Stato prodotto: A Magazzino

Avvertenze e sicurezza

Istruzioni sicurezza:
Garanzie e Reclami:
Dati ETIM

Dati ETIM

Tipo di montaggio: canale da incasso per apparecchi
Tipologia: modulo base
Numero di ingressi: 2
Sistema bus EIB/KNX: No
Sistema bus radio: No
Sistema bus Powernet: No
Accoppiamento bus incluso: Si
Grandezza d'entrata corrente: Si
Grandezza d'entrata tensione: Si
Larghezza in unita' di modulo: 2
Altri sistemi bus: altri
Sistema bus LON: No
Grado di protezione (IP): IP41
Con indicatore a LED: Si
Sistema bus radio KNX: No
Min. profondita' della presa pr apparecchi: - mm
Manuali e download

Pagina catalogo commerciale

Pagina catalogo 443:

Tagliando

C0670rev00:

Software

SFW-EASYCONFIG-v184 - Software di configurazione semplificata:
SFW-BSA 6.0.6.9:
Voci di capitolato

Fornitura di interfaccia tipo AVE 53ABAN02 con collegamento su bus AVEbus e due ingressi analogici gestibili in diverse configurazioni e modalità. I due ingressi leggono segnali analogici in tensione (es. 0-10V), in corrente (es. 4-20mA) e possono essere configurati anche come ingressi digitali (misure di frequenza 0-2kHz) e/o come ingressi di rilevazione temperatura mediante NTC (10kΩ - ß=3380) o termocoppia Pt100. Il dispositivo è sviluppato per funzionare a logica distribuita, può essere infatti configurato per gestire dei comandi autonomamente in funzione del valore rilevato dall’ingresso messo a confronto con cinque soglie programmabili (L0, L, M, H e H0). Inoltre il dispositivo può essere supervisionato per visualizzare lo stato degli ingressi analogici ed impostare il valore delle soglie che parametrizzano il funzionamento autonomo dell’interfaccia.



Caratteristiche tecniche:
Contenitore: 2 moduli DIN (35 l x 89 h x 64.5 p) mm
Grado di protezione: IP30D con gli appositi copri morsetti in dotazione
Alimentazione ausiliaria da sorgente SELV: 12Vcc
Variazione ammessa: 10,5Vcc ÷ 14Vcc
Assorbimento @ 12Vcc: 30mA (ingressi analogici) | 35mA (ingressi Pt100) | 25mA (ingressi digitali)
Impedenza di ingresso (0-10V): 375 kΩ
Impedenza di ingresso (4-20mA): 121 Ω
Temper. e Umidità Relat. di riferimento: 25°C UR 65%
Campo Temper. Amb. di Funzionamento: da -10°C a +50°C
Umidità Relativa Massima: 90% a 35°C
Altitudine max: 2000m s.l.m.
